[Network] OSI 7 Layer - 1. Physical Layer

OSI(Open Systems Interconnection) 모델의 7 계층 중 물리계층(Physical Layer)은 네트워크 통신의 가장 하위 계층으로, 데이터가 네트워크를 통해 이동할 수 있는 하드웨어적인 기반을 제공한다.





데이터 전송

---

물리계층의 기본적인 역할은 상위 계층의 데이터를 비트(bit) 형태로 변환하여 전송하는 것입니다. 이 비트들은 전기적 신호(광신호, 무선 신호)나 전파의 형태로 변환되어 네트워크를 통해 전송된다.



*비트(Bit) : 0과 1로 이루어진 디지털 데이터





[전기 신호]

데이터를 주고 받기 위한 전기 신호에는 '아날로그 신호'와 '디지털 신호'가 있으며 주로 디지털 신호가 사용된다.

• 아날로그 신호 : 시간에 따라 '연속적'으로 변하는 신호
• 디지털 신호 :  특정한 값(0과 1)을 기준으로 '불연속적'으로 변하는 신호

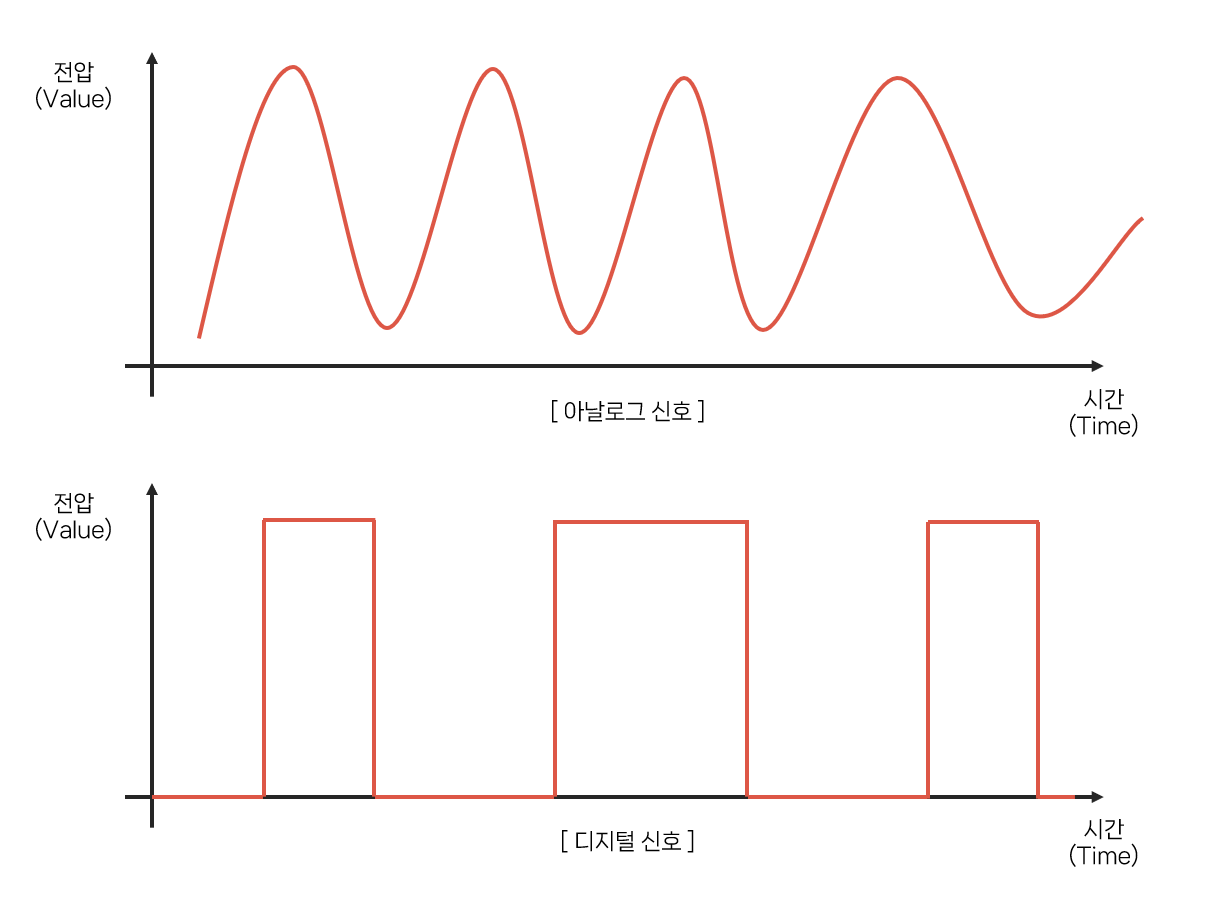

아날로그 신호와 디지털 신호

만약 'Hello'라는 문장을 송신한다면 ① 먼저 문장을 Bit로 변환하고, ② 해당 Bit를 전기 신호로 변환 후 ③ 수신자에게 전달한다.(디지털 진호로)  ④ 마지막으로 수신자 측에서 전기 신호를 다시 Bit로 변환한다.





[네트워크 인터페이스(Network Interface)]

네트워크 인터페이스(Network Interface)는 컴퓨터와 전송 매체(케이블, 전파)의 경계에서 두 장치를 물리적으로 연결하는 역할을 하며, 비트를 전기 신호로, 전기 신호를 다시 비트로 변환한다.



이러한 역할을 하는 네트워크 장치는 랜 카드(LAN Card)로, NIC(네트워크 인터페이스 카드, Network Interface Card), 네트워크 어댑터(Network Adapter), 이더넷 어댑터(Ethernet Adapter) 등 다양한 이름으로 불린다. 컴퓨터나 네트워크 장치는 랜 카드의 랜 포트를 통해 네트워크와 연결된다. 랜 포트(LAN Port)란 컴퓨터를 네트워크와 연결하는 물리적인 인터페이스이다.

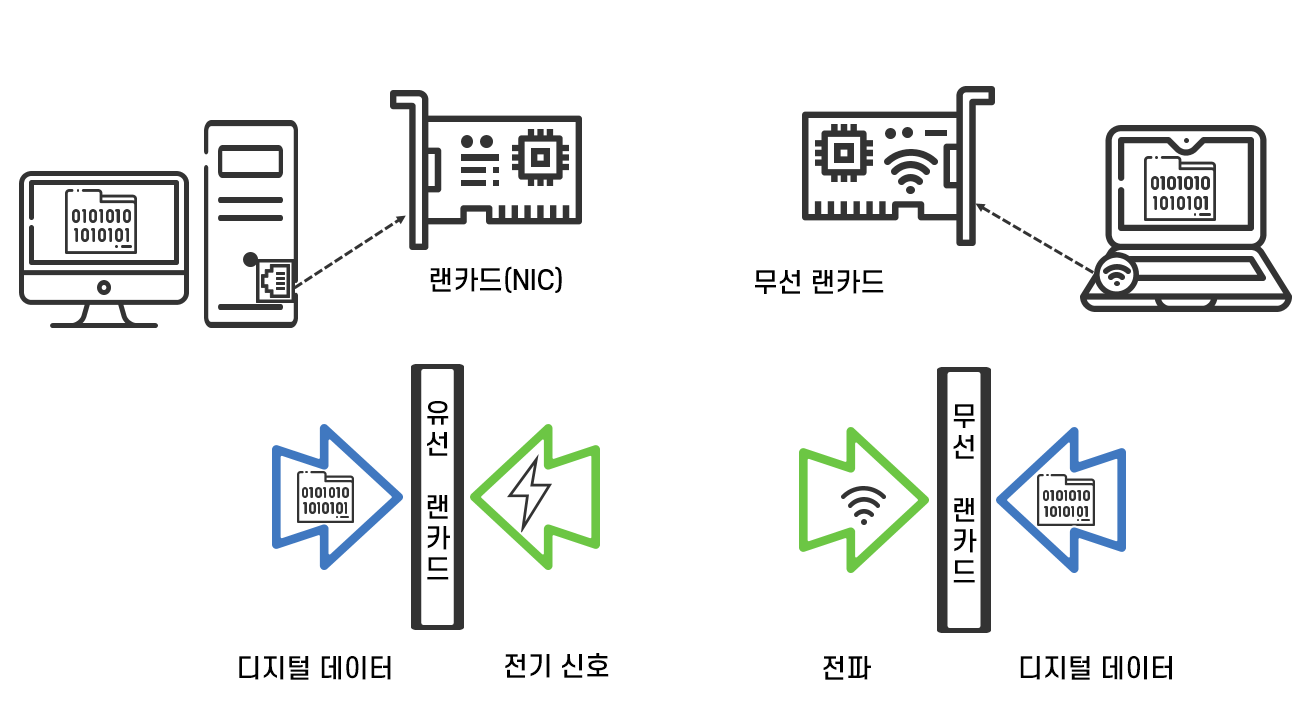

네트워크 인터페이스 - 랜 카드





케이블(Cable)

---

케이블(Cable)은 데이터가 이동하는 물리적인 통로인 전송 매체 중 하나로, 종류와 특성에 따라 데이터 전송 속도, 거리, 신뢰성 등이 달라지며, 각기 다른 네트워크 환경과 요구에 맞게 선택된다. 일반적으로 사용되는 케이블은 이중 나선 케이블(Twisted Pair Cable)로, 두 개의 선이 나선형으로 꼬여 있는 형태를 가진다. 이중 나선 케이블에는 여러 종류가 있다. 주요 종류는 다음과 같다.



[Unshielded Twisted Pair(UTP) 케이블]

차폐 없이 꼬여 있는 형태의 케이블이다. 가장 일반적으로 사용되며, 설치가 용이하고 비용이 저렴하다.

UTP 케이블

[Foiled Twisted Pair(FTP) 케이블]

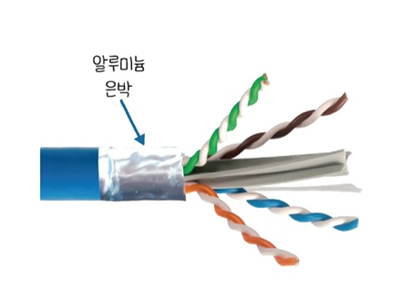

각 도선 쌍이 금속 차폐층(알루미늄 은박)으로 덮여 있어 외부 간섭으로부터 신호를 보호한다. FTP 케이블은 UTP 케이블에 비해 절연 성능이 좋아 공장의 배선 용도로 많이 사용된다.

FTP 케이블



[Shielded Twisted Pair(STP) 케이블]

전체 케이블이 금속 차폐층(알루미늄 은박)으로 덮여 있어 외부 간섭으로부터 신호를 보호한다. 노이즈가 많은 환경에서 사용된다.

STP 케이블



FTP 케이블을 제외한 UTP, STP 케이블이 주로 사용되는 랜 케이블(LAN Cable)이다. STP 케이블은 외부 간섭으로부터 신호를 보호하기 때문에 UTP 케이블보다 더 정확한 데이터를 전달할 수 있으며, 각 케이블은 전송 속도와 거리에 따라 다시 카테고리(Cat)로 분류된다.

• Cat5e : 최대 1Gbps의 속도, 최대 100미터
• Cat6 : 최대 1Gbps의 속도(일반적인 설치에서), 최대 10Gbps(55미터 이하에서)
• Cat6a : 최대 10Gbps의 속도, 최대 100미터
• Cat7 : 최대 10Gbps의 속도, 최대 100미터, 향상된 차폐 제공





물리 계층에서 사용하는 네트워크 장치

---

물리 계층에서는 데이터의 전송을 강화하고 확장하기 위해 리피터(Repeater)와 허브(HUb)라는 장치를 사용한다.



[리피터(Repeater)]

리피터(Repeater)는 네트워크 신호를 증폭하거나 재생하여 데이터 전송 거리를 확장하는 장치이다.

• 신호 증폭 : 약해진 전기 신호를 받아들이고 이를 증폭하여 원래 강도로 되돌린다.
• 신호 재생 : 수신한 신호를 재생하여 원래의 신호와 동을한 품질로 재전송한다.



[허브(HUb)]

허브(HUb)는 여러 컴퓨터와 네트워크 장치를 하나의 네트워크로 연결하는 장치이다.

• 데이터 브로드캐스트 : 한 포트로 들어오는 데이터를 다른 모든 포트로 전송한다.
• 네트워크 장치 연결 : 여러 컴퓨터와 네트워크 장치를 연결하여 하나의 네트워크 구성
                                            (일반적으로 스타 토폴리지 형태)



혹시 몰라 일단 적어두는 글

1. 주요 기능

1. 비트 전송:
   • 물리계층의 가장 기본적인 역할은 상위 계층의 데이터를 비트(bit) 형태로 변환하여 전송하는 것입니다. 이때 데이터는 전기적 신호, 광신호, 또는 무선신호로 변환됩니다.
2. 물리적 매체 사양:
   • 물리적 매체, 즉 데이터를 전송하는 케이블이나 무선 주파수의 특성을 정의합니다. 이는 구리선, 광섬유 케이블, 무선 주파수 등 다양한 매체를 포함합니다.
3. 비트 동기화:
   • 송신자와 수신자가 데이터를 일관되게 해석할 수 있도록 클럭 신호를 사용하여 비트 간의 동기화를 유지합니다.
4. 물리적 토폴로지:
   • 네트워크의 물리적 구조를 정의합니다. 이는 스타, 버스, 링, 메시 등의 다양한 네트워크 토폴로지를 포함합니다.
5. 전송 모드:
   • 단방향(Simplex), 반이중(Half-Duplex), 전이중(Full-Duplex) 등의 데이터 전송 모드를 정의합니다.

2. 주요 요소

1. 하드웨어:
   • 리피터(Repeater), 허브(Hub), 네트워크 인터페이스 카드(NIC), 케이블, 커넥터 등의 물리적 장치를 포함합니다.
2. 신호 처리:
   • 디지털 데이터는 물리적 매체를 통해 전달되기 위해 아날로그 신호로 변환되며, 반대로 아날로그 신호는 수신 측에서 디지털 데이터로 변환됩니다. 이는 변조(Modulation)와 복조(Demodulation) 과정을 포함합니다.
3. 전송 매체:
   • 동축 케이블(Coaxial Cable), 트위스티드 페어 케이블(Twisted Pair Cable), 광섬유(Fiber Optic), 무선 주파수(Wireless Frequency) 등 다양한 물리적 매체가 있습니다.

3. 표준 및 프로토콜

물리계층에서 사용되는 주요 표준과 프로토콜은 다음과 같습니다:

1. IEEE 802.3 (Ethernet):
   • 유선 네트워크에서 주로 사용되는 이더넷 표준입니다. 물리계층의 특성에 따라 다양한 변종(10BASE-T, 100BASE-TX, 1000BASE-T 등)이 있습니다.
2. IEEE 802.11 (Wi-Fi):
   • 무선 네트워크 통신 표준입니다. Wi-Fi는 무선 주파수를 통해 데이터를 전송하며, 다양한 주파수 대역(2.4GHz, 5GHz 등)과 프로토콜(802.11a/b/g/n/ac/ax 등)을 포함합니다.
3. ITU-T G.709 (OTN):
   • 광섬유 전송 네트워크(OTN)를 위한 국제 표준으로, 고속 광섬유 통신에서 사용됩니다.
4. RS-232, RS-485:
   • 직렬 통신 표준으로, 주로 짧은 거리 데이터 통신에 사용됩니다.

4. 물리계층에서의 문제와 해결 방안

1. 노이즈와 간섭:
   • 전기적 노이즈나 다른 신호로 인한 간섭이 발생할 수 있습니다. 차폐된 케이블이나 광섬유 케이블 사용, 신호 필터링 등의 방법으로 해결할 수 있습니다.
2. 신호 감쇠:
   • 거리가 멀어짐에 따라 신호가 약해지는 현상이 발생할 수 있습니다. 리피터나 증폭기(Amplifier)를 사용하여 신호를 증폭할 수 있습니다.
3. 신호 반사와 에코:
   • 케이블의 끝단이나 접합부에서 신호가 반사될 수 있습니다. 이를 방지하기 위해 임피던스 매칭을 통해 신호 반사를 최소화할 수 있습니다.







리피터(Repeater)는 네트워크에서 신호를 증폭하거나 재생하여 더 먼 거리로 데이터를 전송할 수 있도록 하는 장치입니다. 리피터는 OSI 모델의 물리 계층(Physical Layer)에서 작동하며, 신호의 감쇠를 방지하고 네트워크의 범위를 확장하는 데 중요한 역할을 합니다. 리피터에 대해 자세히 설명하면 다음과 같습니다.

리피터의 기본 기능

1. 신호 증폭:
   • 리피터는 약해진 전기 신호를 받아들이고 이를 증폭하여 원래의 강도로 되돌립니다. 이를 통해 신호가 더 먼 거리까지 도달할 수 있도록 합니다.
2. 신호 재생:
   • 리피터는 수신한 신호를 재생하여 원래의 신호와 동일한 품질로 재전송합니다. 이는 신호의 왜곡과 노이즈를 제거하는 데 도움이 됩니다.

리피터의 특징

1. 물리 계층 장치:
   • 리피터는 OSI 모델의 물리 계층에서 작동하므로, 데이터의 내용을 분석하거나 수정하지 않습니다. 단순히 신호를 증폭하거나 재생하는 역할을 합니다.
2. 거리 확장:
   • 리피터를 사용하면 네트워크의 최대 전송 거리를 확장할 수 있습니다. 이는 특히 장거리 데이터 전송이 필요한 상황에서 유용합니다.
3. 다양한 형태:
   • 리피터는 다양한 형태로 제공되며, 유선 네트워크와 무선 네트워크 모두에서 사용됩니다. 예를 들어, 이더넷 리피터는 유선 네트워크에서, 무선 리피터는 Wi-Fi 신호를 증폭하는 데 사용됩니다.

리피터의 유형

1. 이더넷 리피터(Ethernet Repeater):
   • 유선 이더넷 네트워크에서 사용되는 리피터로, 약해진 신호를 증폭하여 더 먼 거리로 전송합니다. 초기 이더넷 네트워크에서 널리 사용되었습니다.
2. 광섬유 리피터(Fiber Optic Repeater):
   • 광섬유 케이블을 사용하는 네트워크에서 빛 신호를 증폭합니다. 장거리 통신에서 광신호의 감쇠를 보상하는 데 사용됩니다.
3. 무선 리피터(Wireless Repeater):
   • Wi-Fi 네트워크에서 무선 신호를 증폭하여 커버리지 영역을 확장합니다. 무선 액세스 포인트의 신호를 받아 증폭하고 재전송합니다.

리피터의 장점과 단점

장점:

1. 신호 감쇠 보상:
   • 신호의 감쇠를 보상하여 더 먼 거리로 신호를 전송할 수 있습니다. 이는 네트워크 커버리지를 확장하는 데 매우 유용합니다.
2. 간단한 설치:
   • 리피터는 설치가 간단하고, 네트워크 설정을 크게 변경하지 않고도 사용할 수 있습니다.

단점:

1. 네트워크 대역폭 감소:
   • 특히 무선 리피터의 경우, 신호를 증폭하고 재전송하는 과정에서 네트워크 대역폭이 감소할 수 있습니다. 이는 전체 네트워크 성능에 영향을 줄 수 있습니다.
2. 제한된 확장성:
   • 너무 많은 리피터를 연속으로 사용하면 신호 지연(latency)이 발생할 수 있습니다. 이는 네트워크 성능에 부정적인 영향을 미칠 수 있습니다.

리피터의 용도

1. 장거리 데이터 전송:
   • 리피터는 장거리 데이터 전송이 필요한 네트워크에서 신호 감쇠를 보상하여 안정적인 통신을 보장합니다.
2. 무선 네트워크 확장:
   • 무선 리피터는 Wi-Fi 신호의 범위를 확장하여, 신호가 약한 지역에서도 안정적인 무선 연결을 제공합니다.
3. 광섬유 통신:
   • 광섬유 리피터는 장거리 광섬유 통신 시스템에서 필수적인 장치로, 신호의 감쇠를 보상하여 데이터의 정확한 전송을 보장합니다.

결론

리피터는 네트워크 신호를 증폭하거나 재생하여 데이터 전송 거리를 확장하는 중요한 장치입니다. 물리 계층에서 작동하며, 다양한 형태와 용도로 제공됩니다. 리피터는 신호 감쇠를 보상하고 네트워크 커버리지를 확장하는 데 유용하지만, 사용 시 네트워크 성능에 미치는 영향을 고려해야 합니다. 다양한 네트워크 환경에서 리피터의 적절한 활용은 안정적이고 효율적인 데이터 통신을 보장하는 데 중요합니다.















허브(Hub)는 네트워크에서 여러 장치를 연결하여 하나의 네트워크 세그먼트를 형성하는 기본적인 네트워크 장치입니다. 허브는 OSI 모델의 물리 계층(Physical Layer)에서 작동하며, 데이터 전송을 단순히 브로드캐스트하는 역할을 합니다. 허브에 대한 자세한 설명은 다음과 같습니다.

허브의 기본 기능

1. 데이터 브로드캐스트:
   • 허브는 한 포트로 들어오는 데이터를 다른 모든 포트로 전송합니다. 예를 들어, 장치 A가 장치 B로 데이터를 보내면, 허브는 이 데이터를 B뿐만 아니라 네트워크에 연결된 모든 장치로 브로드캐스트합니다.
2. 네트워크 장치 연결:
   • 여러 컴퓨터, 프린터, 서버 등 네트워크 장치를 물리적으로 연결하여 네트워크 세그먼트를 구성합니다. 일반적으로 스타(Star) 토폴로지 형태로 연결됩니다.

허브의 종류

1. 패시브 허브(Passive Hub):
   • 전원을 필요로 하지 않으며, 신호를 단순히 전달하는 역할만 합니다. 신호를 증폭하거나 재생하지 않기 때문에 장거리 데이터 전송에 한계가 있습니다.
2. 액티브 허브(Active Hub):
   • 전원을 사용하여 신호를 증폭하고 재생합니다. 이를 통해 신호의 감쇠를 방지하고 더 긴 거리까지 데이터를 전송할 수 있습니다.
3. 스마트 허브(Smart Hub):
   • 관리 기능이 추가된 허브로, 네트워크 트래픽을 모니터링하고 일부 기본적인 설정을 할 수 있습니다. 그러나 스위치처럼 복잡한 트래픽 관리 기능은 없습니다.

허브의 특징

1. 물리 계층 장치:
   • 허브는 OSI 모델의 물리 계층에서 작동하므로, 데이터 패킷을 분석하거나 수정하지 않고 단순히 물리적 신호를 전달하는 기능만 수행합니다.
2. 브로드캐스트 도메인:
   • 허브에 연결된 모든 장치는 동일한 브로드캐스트 도메인 내에 있으며, 이는 네트워크 상의 모든 트래픽이 모든 장치에 전달됨을 의미합니다.
3. 충돌 도메인:
   • 허브는 충돌 도메인을 분할하지 않으므로, 동일한 허브에 연결된 모든 장치는 충돌 도메인 내에 있습니다. 이는 두 장치가 동시에 데이터를 전송할 때 충돌이 발생할 수 있음을 의미합니다.
4. 반이중 통신(Half-Duplex):
   • 허브는 반이중 통신만 지원합니다. 즉, 한 번에 한 방향으로만 데이터가 전송될 수 있습니다. 이는 네트워크 충돌의 가능성을 높이고, 전송 속도를 저하시킬 수 있습니다.

허브의 장점과 단점

장점:

1. 단순성과 저비용:
   • 허브는 단순한 구조와 작동 방식으로 인해 비용이 저렴합니다. 소규모 네트워크에서 쉽게 설치하고 사용할 수 있습니다.
2. 중앙 집중식 연결:
   • 여러 장치를 중앙에서 연결하고 관리할 수 있어 네트워크 설치가 용이합니다.

단점:

1. 효율성 부족:
   • 모든 데이터를 모든 포트로 브로드캐스트하기 때문에 불필요한 트래픽이 증가하여 네트워크 성능이 저하될 수 있습니다.
2. 충돌 빈도 증가:
   • 허브는 충돌 도메인을 분할하지 않기 때문에, 네트워크 충돌이 자주 발생할 수 있습니다. 이는 데이터 전송 속도를 저하시킵니다.
3. 확장성 제한:
   • 네트워크 규모가 커질수록 허브의 비효율성이 더욱 두드러지며, 대규모 네트워크에서는 적합하지 않습니다.

현재의 허브 사용

• 과거에는 소규모 네트워크에서 허브가 널리 사용되었으나, 현재는 스위치가 허브를 대체하고 있습니다. 스위치는 데이터 링크 계층에서 작동하며, 각 포트에 연결된 장치의 MAC 주소를 기반으로 데이터를 직접 전달하여 효율성과 성능을 크게 향상시킵니다.

결론

허브는 기본적인 네트워크 장치로, 여러 장치를 물리적으로 연결하고 데이터를 브로드캐스트하는 기능을 합니다. 저렴하고 설치가 쉬운 장점이 있지만, 네트워크 충돌과 트래픽 증가로 인한 성능 저하와 같은 단점이 있습니다. 현대 네트워크에서는 이러한 문제를 해결하기 위해 주로 스위치가 사용됩니다.
